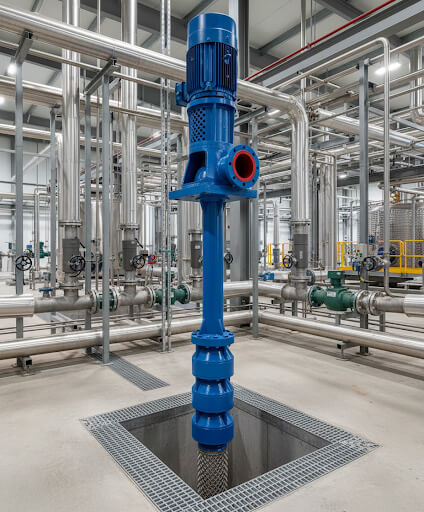

Вертикальные турбинные насосы ЦНСвт (VS1)

Вертикальные полупогружные центробежные турбинные насосы. Функцию напорного трубопровода выполняют трансмиссионные колонны, одноступенчатые или многоступенчатые. Полное соответствие API 610 (VS1) — идеальное решение для перекачки больших объёмов жидкости из резервуаров, колодцев, скважин и открытых источников от производителя “ПермНефтеГаз”.

Назначение и применение

Насосы предназначены для перекачки чистой воды, морской воды, технической воды и других жидкостей с низким содержанием примесей. Они особенно эффективны там, где требуется большой расход при умеренном напоре и низком NPSH. Основные отрасли и применения:

Нефтегаз: забор морской воды на платформах, охлаждение оборудования, пожаротушение.
Энергетика: циркуляция охлаждающей воды на ТЭС, АЭС, ГРЭС, конденсатные системы.
Водоснабжение и водоочистка: забор из рек, озёр, резервуаров, артезианских скважин, муниципальное и промышленное водоснабжение.
Промышленность: системы охлаждения, ирригация, осушение карьеров и шахт.
Морские сооружения: подъём морской воды для технологических нужд.

VS1 — с мокрым ротором, насосная часть погружается в жидкость, двигатель остаётся на поверхности — это обеспечивает отличные антикавитационные свойства.

Принцип работы

Насос состоит из погружной секции с рабочими колёсами и направляющими аппаратами-диффузорами, промежуточными колоннами, опорной плиты и привода сверху. Жидкость поступает снизу, проходит через секции с рабочими колёсами и направляющими аппаратами, поднимается по промежуточным колоннам и через напорный патрубок попадает в напорный трубопровод. Трансмиссионные секции с валами передают крутящий момент от двигателя рабочим колесам. Конструкция позволяет работать при очень низком уровне жидкости над первым колесом.

Ключевые преимущества

Огромная производительность: расход до 5000 м³/ч и выше в кастомных исполнениях — один из лучших показателей для вертикальных насосов.
Низкий NPSHr: отличные антикавитационные свойства — возможность работы при низком уровне жидкости и минимальном запасе на всасывании.
Надёжность в тяжёлых условиях: межремонтный интервал до 5–7 лет, срок службы 20+ лет, устойчивость к коррозии (морская вода).
Экономия пространства и энергии: вертикальная установка экономит площадь, КПД до 85%, низкое энергопотребление при больших расходах.
Лёгкость обслуживания: двигатель и уплотнения расположены сверху — замена без демонтажа колонн.
Индивидуальная адаптация: длина колонны, материальное исполнение (нержавеющая сталь, дуплекс, API-классы S-6, A-8 и др.), взрывозащита, интеграция с SCADA.

Доказано на практике: наши насосы успешно работают на морских платформах, ТЭС и системах водоснабжения крупных городов, обеспечивая бесперебойную подачу больших объёмов воды.

Технические параметры

Параметр	Значение
Среда	Вода, морская вода, техническая вода (низкое содержание примесей)
Расход (Q)	до 5000 м³/ч (возможны исполнения до 20 000+ м³/ч)
Напор (H)	до 250 м (многоступенчатые — выше)
Температура (T)	от 0 °C до +80 °C (расширенные исполнения до +150 °C)
Давление на выходе	до 25–40 бар
Уплотнение	Сальниковое / торцевое (API 682)
Исполнение	API 610 VS1
Материалы	Чугун, углеродистая/нержавеющая сталь, дуплекс, API-классы S-6, A-8
Длина погружной части	до 30–40 м (по требованию)
Срок службы	Не менее 20 лет
Гарантия	24 месяца

Комплект поставки

Опционально: двигатель, муфта, системы мониторинга, взрывозащищённое исполнение.
* Комплектация формируется индивидуально под глубину резервуара, расход и среду.
Погружная секция с рабочими колёсами и направляющими аппаратами.
Промежуточная колонна с валом.
Опорная плита, напорный патрубок.
